O processo de montagem de um carregador é um processo complexo e delicado, abrangendo a montagem e comissionamento de vários componentes e sistemas principais. Para reconhecer a estrutura do carregador, primeiro precisamos ter uma compreensão básica da estrutura básica do carregador.

O dispositivo de trabalho do carregador é composto por caçamba, braço móvel, braço basculante e cilindro de tombamento da caçamba, cilindro do braço móvel e assim por diante.

Todo o dispositivo de trabalho é articulado na estrutura. A caçamba é articulada com o cilindro da caçamba através da biela e do braço basculante para carregar e descarregar materiais. O braço móvel é articulado com a estrutura e o cilindro do braço móvel para levantar e abaixar a caçamba. A seguir estão exemplos deLUYU's carregadores:

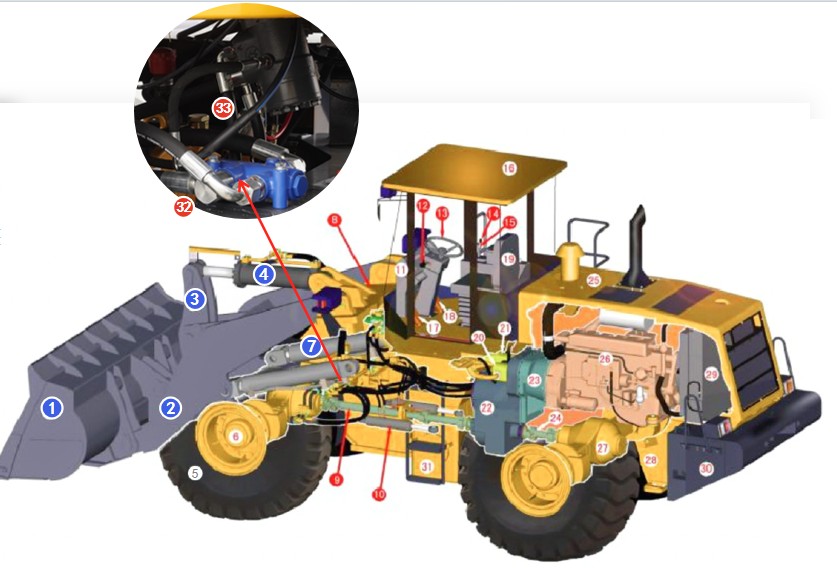

1.caçamba 2.braço móvel (braço grande) 3.braço basculante (braço duplo ou braço médio) 4.cilindro de tombamento 5.pneus 6.eixo dianteiro7.cilindro do braço móvel8.estrutura dianteira 9.eixo de transmissão dianteiro 10.cilindro de direção 11.painel de instrumentos 12.alavanca de câmbio 13.volante 14.alavanca do cilindro do braço móvel 15.alavanca longitudinal do cilindro de tombamento 16.cabine 17.pedal de freio 18.pedal do acelerador 19.banco 20.bomba de trabalho 21.bomba de viagem 22.transmissão 23.conversor de torque 24.eixo de transmissão traseiro 25.capô 26.motor 27.eixo traseiro 28.estrutura traseira 29.radiador 30.contrapeso 31.tanque hidráulico 32.válvula de prioridade 33.mecanismo de direção

O giro da caçamba e o levantamento e abaixamento do braço são operados hidraulicamente.
